D 1 W Cable Gland | |||||||||

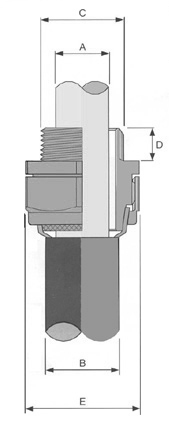

Gland Size | Standard Entry Threads "C" other options / sizes |
Min Thread Length "D" | Cable Range "A" | Cable Dia. "B" Max. | Armour Wire Dia. | Max. across corner Dia. "E" | |||
Metric | NPT | PG | Min. | Max. | |||||
20/16 | 20 | " | 11 | 15 | 3.1 | 8.6 | 13.4 | 0.9 | 24.4 |
20S | 20 | " | 13.5 | 15 | 6.1 | 11.6 | 15.9 | 0.9/1.25 | 26.6 |
20 | 20 | " | 16 | 15 | 6.5 | 13.9 | 20.9 | 0.9/1.25 | 33.3 |
25 | 25 | 3/4" | 21 | 15 | 11.1 | 19.9 | 27.4 | 1.25/1.60 | 40.5 |
32 | 32 | 1" | 29 | 15 | 17.0 | 26.2 | 33.9 | 1.60/2.00 | 51.0 |
40 | 40 | 1-1/4" | 36 | 15 | 22.0 | 32.1 | 40.4 | 1.60/2.00 | 61.0 |
50S | 50 | 1-1/2" | 36 | 15 | 29.5 | 38.1 | 46.7 | 2.00/2.50 | 66.5 |
50 | 50 | 2" | 42 | 15 | 35.6 | 44.0 | 53.1 | 2.00/2.50 | 77.7 |
63S | 63 | 2" | 48 | 15 | 40.1 | 49.9 | 62.4 | 2.50 | 83.2 |
63 | 63 | 2-1/2" | - | 15 | 47.2 | 55.9 | 65.9 | 2.50 | 88.7 |
75S | 75 | 2-1/2" | - | 15 | 52.8 | 61.9 | 72.1 | 2.50 | 101.6 |
75 | 75 | 3" | - | 15 | 59.1 | 67.9 | 78.5 | 2.15/3.15 | 111.1 |
90 | 90 | 3" | - | - | 66.6 | 79.3 | 90.4 | 3.15 | 128.6 |
