High Pressure Ball Valve
|
|||||||||||

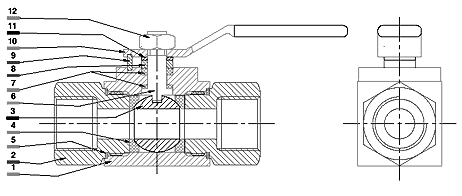

NO | DESCRIPTION | QTY | MATERIAL | ||||||||
1 | BODY | 1 | SS 316 | ||||||||
2 | END CONNECTOR | 2 | SS 316 | ||||||||
3 | BALL | 1 | SS 316 | ||||||||
4 | STEM | 1 | SS 316 | ||||||||
5 | BALL SEAT | 2 | PTFE | ||||||||
6 | CONNECTOR SEAL | 2 | PTFE | ||||||||
7 | STEM SEAL | 2 | PTFE | ||||||||
8 | STEM WASHER | 1 | SS 316 | ||||||||
9 | LOCK PIN | 1 | SS 304 | ||||||||
10 | HANDLE | 1 | SS 304 | ||||||||
11 | SPRING WASHER | 1 | SS 304 | ||||||||
12 | LOCK NUT | 1 | SS 304 |
Specifications : | ||
Size | 1/4" to 1" | |
End ports | BSP, NPT, BSPT, Flange End, ODT | |
Max. Std. Pressure | 6000 Psi (413 Bar) | |
Temperature Rating | PTFE 450° F (232°C) Grafoil 700° F (371° C) |
|
Material | SS 316, SS 304, C.S., Hastelloy, Monel | |
Ball Seat | PTFE, Delrin | |
Panel mount option | All valves are 100% Factory tested prior to shipment. |
