Adapter Fittings >>
Male Female Reducing Adapter
Male Female Reducing Adapter
Male Female Reducing Adapter

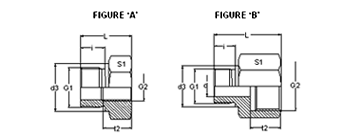

NOM. (G1) BSP (G2) BSP FIG. L i S1 d d3 t2 PART NO.
PRESSURE MALE FEMALE
630 Kg/cm2 1/8" 1/4" B 31 8 19 4 14 17 PE-RI-1/8 X 1/4
630 Kg/cm2 1/8" 3/8" B 32 8 24 4 14 17 PE-RI-1/8 X 3/8
630 Kg/cm2 1/4" 1/8" B 28 12 19 5 18 12 PE-RI-1/4 X 1/8
630 Kg/cm2 1/4" 3/8" B 36 12 24 5 18 17 PE-RI-1/4 X 3/8
630 Kg/cm2 1/4" 1/2" B 40 12 30 5 18 20 PE-RI-1/4 X 1/2
400 Kg/cm2 1/4" 3/4" B 43 12 36 5 18 22 PE-RI-1/4 X 3/4
630 Kg/cm2 3/8" 1/8" A 22.5 12 22 - 22 8 PE-RI-3/8 X 1/8
630 Kg/cm2 3/8" 1/4" B 36 12 22 8 22 17 PE-RI-3/8 X 1/4
630 Kg/cm2 3/8" 1/2" B 41 12 30 8 22 20 PE-RI-3/8 X 1/2
400 Kg/cm2 3/8" 3/4" B 44 12 36 8 22 22 PE-RI-3/8 X 3/4
630 Kg/cm2 1/2" 1/4" A 24 14 27 - 26 12 PE-RI-1/2 X 1/4
400 Kg/cm2 1/2" 3/8" B 36 14 27 12 26 17 PE-RI-1/2 X 3/8
400 Kg/cm2 1/2" 3/4" B 46 14 36 12 26 22 PE-RI-1/2 X 3/4
400 Kg/cm2 1/2" 1" B 49 14 41 12 26 24.5 PE-RI-1/2 X 1
250 Kg/cm2 1/2" 1 1/4" B 53 14 55 10 26 26.5 PE-RI-1/2 X 1 1/2
400 Kg/cm2 3/4" 1/4" A 26 16 32 - 32 12 PE-RI-3/4 X 1/4
400 Kg/cm2 3/4" 3/8" A 26 16 32 - 32 12 PE-RI-3/4 X 3/8
400 Kg/cm2 3/4" 1/2" B 41 16 32 16 32 20 PE-RI-3/4 X 1/2
400 Kg/cm2 3/4" 1" B 51 16 41 16 32 24.5 PE-RI-3/4 X 1
250 Kg/cm2 3/4" 1 1/4" B 55 16 55 16 32 26.5 PE-RI-3/4 X 1 1/4
250 Kg/cm2 3/4" 1 1/2" B 57 16 60 16 32 28.5 PE-RI-3/4 X 1 1/2
Male Female Reducing Adapter
NOM. (G1) BSP (G2) BSP FIG. L i S1 d d3 t2 PART NO.
PRESSURE MALE FEMALE
400 Kg/cm2 1" 1/4" A 29 18 41 - 39 12 PE-RI-1 X 1/4
400 Kg/cm2 1" 3/8" A 29 18 41 - 39 12 PE-RI-1 X 3/8
400 Kg/cm2 1" 1/2" A 29 18 41 - 39 14 PE-RI-1 X 1/2
400 Kg/cm2 1" 3/4" B 47 18 41 20 39 22 PE-RI-1 X 3/4
250 Kg/cm2 1" 1 1/4" B 57 18 55 20 39 26.5 PE-RI-1 X 1 1/4
250 Kg/cm2 1" 1 1/2" B 59 18 60 20 39 28.5 PE-RI-1 X 1 1/2
250 Kg/cm2 1 1/4" 1/2" A 32 20 50 - 49 14 PE-RI-1 1/4 X 1/2
250 Kg/cm2 1 1/4" 3/4" A 32 20 50 - 49 16 PE-RI-1 1/4 X 3/4
250 Kg/cm2 1 1/4" 1" B 52 20 50 25 49 24.5 PE-RI-1 1/4 X1
250 Kg/cm2 1 1/4" 1 1/2" B 60 20 60 25 49 28.5 PE-RI-1 1/4 X 1 1/2
250 Kg/cm2 1 1/2" 1/2" A 36 22 55 - 55 14 PE-RI-1 1/2 X 1/2
250 Kg/cm2 1 1/2" 3/4" A 36 22 55 - 55 16 PE-RI-1 1/2 X 3/4
250 Kg/cm2 1 1/2" 1" A 36 22 55 - 55 18 PE-RI-1 1/2 X 1
250 Kg/cm2 1 1/2" 1 1/4" B 58 22 55 32 55 26.5 PE-RI-1 1/2 X 1 1/4
250 Kg/cm2 2" 1 1/2" B 62 24 70 40 68 28.5 PE-RI-2 X 1 1/2
